安徽環瑞中溫自限溫電熱帶參數及安裝說明
安徽環瑞自控溫伴熱帶核心技術—國家發明專利、省高新技術產品
1、 在伴熱帶的金屬導體與PTC發熱體之間增加低電阻過渡層，改善了導體與PTC發熱體的界面接觸電阻，降低了啟動電流，延長了產品壽命。
2、 發明以束代絞預恒張力絞線方法。 保證了低電阻過渡層超薄大長度擠出的需要。
3、 保證了低電阻過度層超薄大長度擠出的需要采用雙芯雙層超薄共擠工藝方法，使低電阻過渡層與PTC發熱體3在熔融狀態下同時成型粘在一起，接觸良好，沒有了膨脹差異，使啟動電流降低。
產品型號：ZBR-J ZBR-B ZBR-P ZBR-F ZBR-PB ZBR-PB46
中 溫 型：ZHR（ZXW、ZBR、ZKW、ZBW、ZWK、ZHR、DZ、HV、ZKWZ、ZZL）對應國外型號瑞侃QTVR和賽盟RBX系列

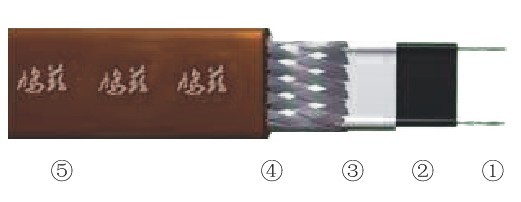

電纜結構：
1、銅芯導線 2、導電塑料層 3、聚烯烴絕緣層 4、鍍錫銅絲屏蔽層 5、氟塑料護套
技術指標：
|
1、標準顏色： |
棕色、褐色 |
|
|
2、溫度范圍： |
最高維持溫度105℃ |
|
|
|
最高表面溫度105℃±5℃ |
|
|
|
最高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴135℃ |
|
|
3、施工溫度： |
最低：—30℃ |
|
|
4、熱穩定性： |
由10℃至99℃間來回循環300次后， |
|
|
5、彎曲半徑： |
20℃室溫時為25．4mm；—30℃低溫時為35．0mm |
|
|
6、絕緣電阻： |
電纜長度100m，環境溫度75℃時，用2500VDC |
|
|
工作電壓： |
12V 24V 36V 110V 220V 380V |
|
|

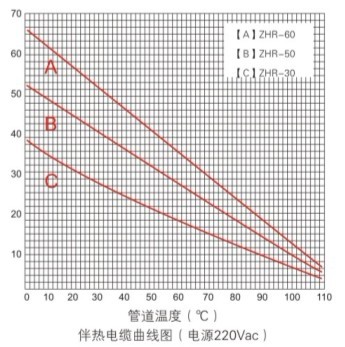

10℃輸出功率： |
25W/m 35W/m 40W/m 45W/m 50W/m 60W/m |
|
|
防爆標志： |
ExeⅡT4 |
|
|
防爆合格證： |
證書號：CNEx05.1101X CJEx07.124U CNEx06.0205X |
|
|
國家專利證書： |
證書號：zl2010 2 0236003.7 |
防爆生產許可證： xk06-014-01058
產品優點：
1、伴熱管線溫度均勻，不會過熱，安全可靠；
2、節約電能；
3、間歇操作時，升溫啟動快速；
4、安裝及運行費用低；
5、安裝維護簡便；
6、便于自動化管理；
7、無環境污染；
8、適合復雜管線伴熱；
9、適用于遠離裝置的管線伴熱；
10、適用于儀表箱及管道防凍。
工程案例
相關產品鏈接：
低溫自限溫電熱帶 中溫自限溫電熱帶 高溫自限溫電熱帶 阻燃消防電伴熱帶 阻燃太陽能電熱帶 灰斗電伴熱 船用恒功率電熱帶 電廠煙氣脫硫自限溫電伴熱帶 化工管道防爆電熱帶 石油管道專用防爆電伴熱電纜 油罐用自限溫電伴熱電纜

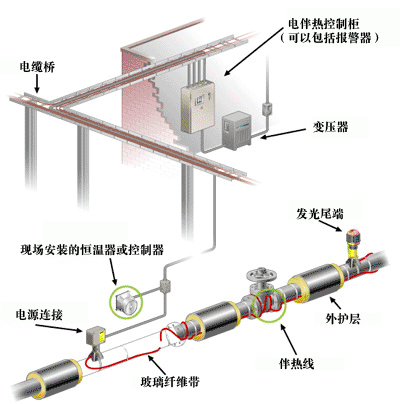

電熱帶安裝注意事項：
1、玻璃纖維壓敏膠帶或鋁膠帶每隔約50Cm處將電伴熱帶固定于管道上。
2、平敷時盡可能將電伴熱帶附在管道的下45度側方。
3、在線路的第一供電點和尾端各預留1m長的電伴熱帶。
4、按設計圖[纏繞系數]布線（系數為整數應平敷以利減少接點）。
5、一切散熱體（如支架、閥門、法蘭等）應按設計圖請求預留所需電伴熱帶長度，將此段電伴熱帶纏繞于散熱主體上并固定。
下列各點應留意：
*散熱體應有設計所需電伴熱帶的長度。
*電伴熱帶可相互堆疊或穿插。
*纏繞辦法應盡可能使散熱體必要時隨時可撤除停止維修或改換而不損壞電伴熱帶或影響其它線路*在運用二通或三通配件處，電伴熱帶各端應預留40cm長度。
二）螺旋纏繞
如纏繞系數為1.4，即5m管道需求布7m的電伴熱帶，施工時先將7m長的電伴熱帶兩端固定于一段長度為5m的管道上，然后將松馳的電伴熱帶纏繞在管道上，并加以固定。
三）多根電伴熱帶施工法
1、設計圖指明纏繞系數為（n=1，2…）普通用于大口徑管道上
2、辦法如下：
*電伴熱帶由管道線路一端起布線至尾端再回頭至起點，道路等于系數。（但留意最大運用長度）
*電伴熱帶由管道線路一端至尾端輪番依次布線次數等于系數。
*后備系統，關鍵管道作后備應急用。所以每一線路都應當作獨立線路裝置，并有獨立的供電點。
|

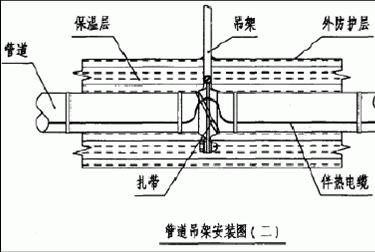

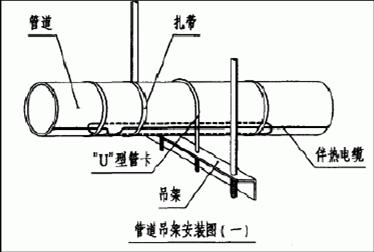

1）管道吊裝安裝圖： |
|
|
|
|
|

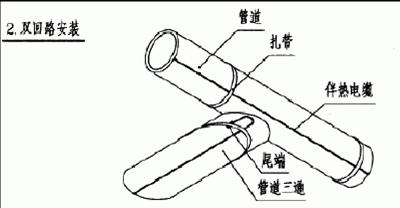

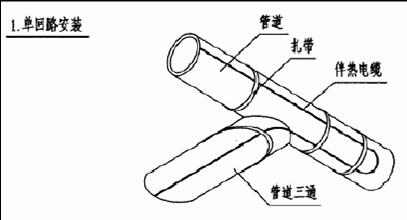

2）三通安裝圖： |
|
|
|
|
|

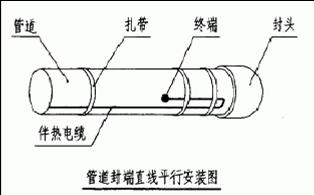

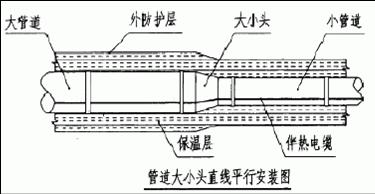

3）管道大小頭及封端： |
|
|
|
|
|

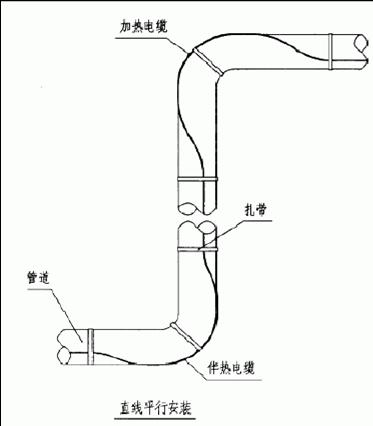

4）直線平行安裝時，伴熱電纜應沿彎頭凸面安裝，并在彎頭的兩端及中間作固定 |
|
|
|
|
|
5）伴熱電纜常用閥安裝 |
|
|
|
|

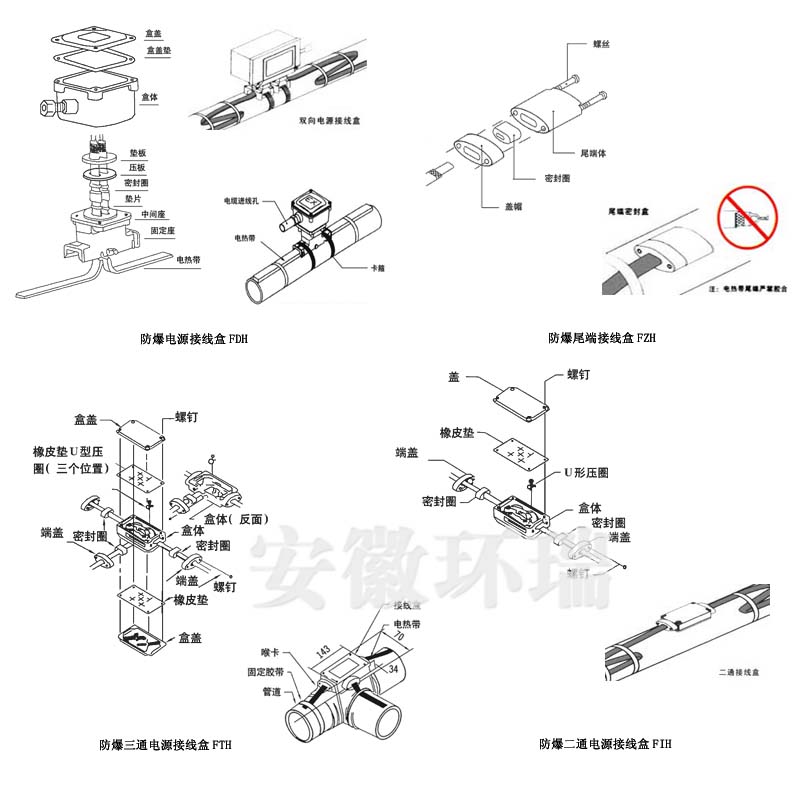

具體電熱帶接線盒可參見我司網站www.dzvsr.cn資料下載-電熱帶安裝手冊
